哈氏合金板的焊接指南

 1.在进行焊接之前一定要建立安全的工作条件。一定要很好的保护焊工，要避免限制空间，要足够通风。

2.一定要遵照ANSI/ASC Z49.1“焊接和切割中的安全”上的建议。

3.焊接表面和接邻区域在焊接之前一定要进行清洁和去脂。

4.不推荐氧炔焰焊接和切割。

5.未开箱的焊条可以不用烘干。然而，没用过的焊条一定要存放在温度为121℃-200℃的炉子里。

6.在气体保护弧焊（钨极或者金属极）中，在进行根部焊道焊接时要用100%氩气保护。在手工电弧焊中，必须对根部焊道的背部做磨光处理。

7.为了达到焊接件最佳的抗腐蚀性，必须要避免过热输入。

8.采用最小交织缝技术。

9.尤其在薄的地方避免过慢的速度。

10.控制层间温度，一般在93℃或以下。

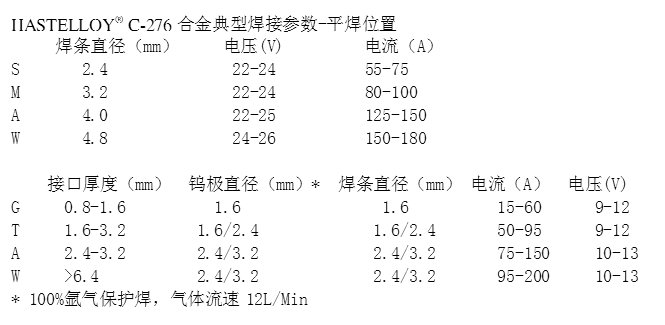

11.在采用GTAW焊接时，推荐电流稳定，高频启动和坡度控制的设备。有气体扩散膜的槽口具有最佳的复盖。

12.不推荐在650℃进行焊后应力消除。对于C-276合金来说，唯一推荐的热处理方法就是在1121℃时进行适当时间的固熔退火，并随后用水冷或迅速空冷（由部件的厚度决定）。

14.如果在采用GMAW方法焊接时使用氧化气体保护，推荐在每层中都去除焊接皮。

15.推荐在GMAW喷雾转换和协同转换（大于120A）状态时采用水冷槽。
